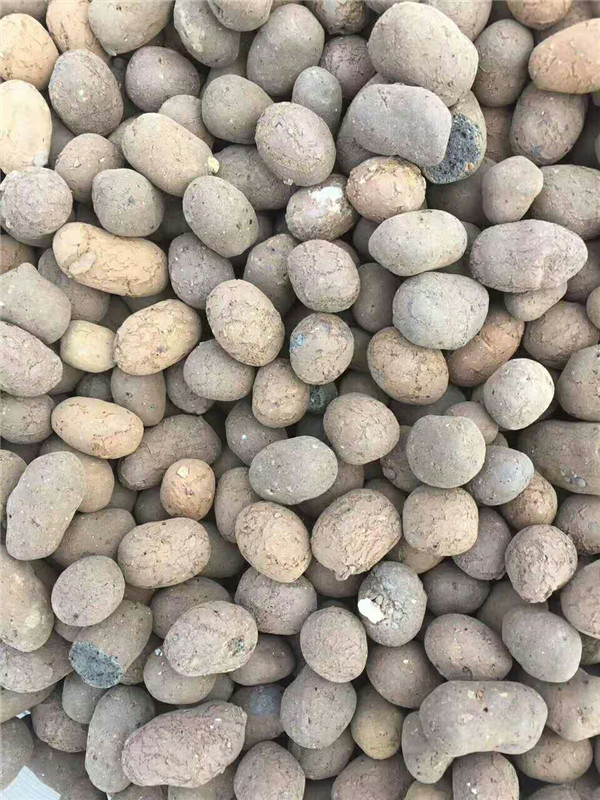

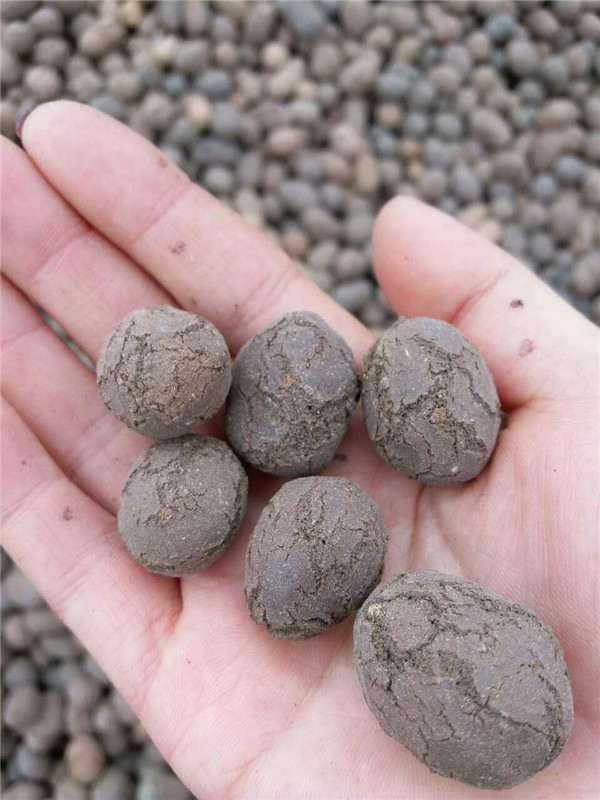

黏土陶粒在目前的建材行業(yè)應(yīng)用是非常廣泛的，今天小編也是給大家介紹它的攪拌及其施工工藝，請看以下文章：

(1) 在攪拌高性能陶粒輕集料混凝土?xí)r，要求攪拌人員嚴(yán)格按配合比投料。

(2) 及時(shí)測定砂子的含水量，調(diào)整混凝土拌合用水量，變更自密實(shí)黏土陶粒落度必須由現(xiàn)場技術(shù)人員執(zhí)行，嚴(yán)禁隨意增加用水量;

黏土陶粒攪拌時(shí)，最佳放水時(shí)間與進(jìn)料順序也很有關(guān)系。如果采用自落式攪拌機(jī)攪拌時(shí)，料斗升起剛進(jìn)料時(shí)及時(shí)放水，這樣攪拌時(shí)間可縮短，拌和也較容易，且易于攪拌均勻。若先加水或后加水，均不易攪拌均勻。因此，選擇最佳加水時(shí)間至關(guān)重要。由于陶粒具有較強(qiáng)的吸水性能，在配制混凝土?xí)r，總加水量比普通混凝土要大，一般要增加陶粒15min的吸水量。

(3) 混凝土拌和時(shí)間 陶粒混凝土的攪拌時(shí)間應(yīng)比普通混凝土攪拌時(shí)間長些。采用強(qiáng)制式攪拌機(jī)攪拌，應(yīng)嚴(yán)格控制混凝土攪拌時(shí)間在120~160s，若采用自落式攪拌機(jī)，攪拌時(shí)間可控制為160~240s，確保混凝土拌合物攪拌均勻，拌合物和和易性滿足前述的質(zhì)量要求。

(4) 混凝土拌和物要求 控制混凝土坍落度為(160+-20)mm.。為保證混凝土的澆筑質(zhì)量、強(qiáng)度及耐久性要求，要求混凝土拌合物不泌水，和易性良好。

(5) 陶粒混凝土攪拌機(jī)的選擇 由于陶粒質(zhì)輕容易上浮，不容易攪拌均勻，因而最好選用攪拌性能較好的設(shè)備，如強(qiáng)制式攪拌機(jī)。

(6) 拌制陶粒混凝土?xí)r，其加水方法目前有兩種。

a. 對陶粒預(yù)先灑水，近乎飽和狀態(tài)，再行配料、攪拌，正式攪拌時(shí)只加入有效用水量，這種方法的優(yōu)點(diǎn)是配合比較穩(wěn)定;缺點(diǎn)是陶粒吸水后配制混凝土，混凝土的強(qiáng)度下降。

b. 將自然干燥狀態(tài)下的陶粒直接用于配料、攪拌，正式攪拌時(shí)加入總用水量。這種方法的優(yōu)點(diǎn)是配制的混凝土強(qiáng)度高，缺點(diǎn)是配合質(zhì)量不易穩(wěn)定。

以上的文章，小編就給大家講述到這個(gè)地方，感謝大家的閱讀，假如你也有這方面的需求的話歡迎您隨時(shí)登錄我公司的網(wǎng)址，我們會(huì)不定的在網(wǎng)站上面發(fā)布關(guān)于這方面的文章與大家共享！
